Infrastruktura tramwajowa
Moduł wstawki międzysystemowej CONTRACK to element technologii umożliwiający bezpieczne i trwałe łączenie różnych systemów torowych oraz technologii zabudowy w ramach jednej inwestycji.
Rozwiązanie eliminuje problematyczne styki infrastruktury, zapewniając spójność konstrukcyjną i eksploatacyjną całego układu.
O produkcie
Wstawki międzysystemowe CONTRACK zostały zaprojektowane do integracji odcinków torowisk wykonanych w różnych technologiach lub modernizowanych etapowo.
Zamiast tworzyć punkt styku „na budowie”, moduł przygotowywany jest jako przemyślany element systemowy, który zapewnia płynne przejście pomiędzy różnymi rozwiązaniami konstrukcyjnymi. To element umożliwiający wykonanie połączenia spawanego pomiędzy nawierzchnią stalową rozjazdu a nawierzchnią w torze szlakowym.
To szczególnie istotne w inwestycjach, gdzie nowe odcinki infrastruktury łączą się z istniejącymi układami torowymi.
Konstrukcja

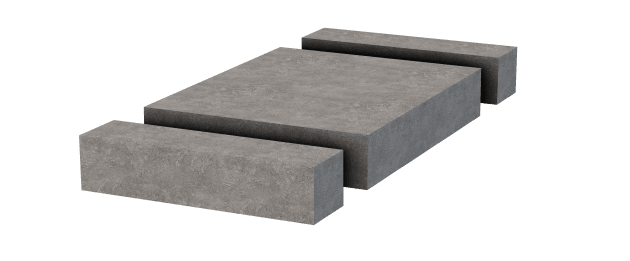

Moduł wstawki międzysystemowej stanowi prefabrykowany element konstrukcyjny dostosowany do warunków konkretnej inwestycji i rodzaju łączonych systemów.
Konstrukcja zapewnia ciągłość geometryczną i funkcjonalną toru.
Aby umożliwić odpowiedni dostęp i komfortową pracę zespołu spawaczy, długość wstawki międzysystemowej wynosi minimalnie 1 m, maksymalnie 8 m.

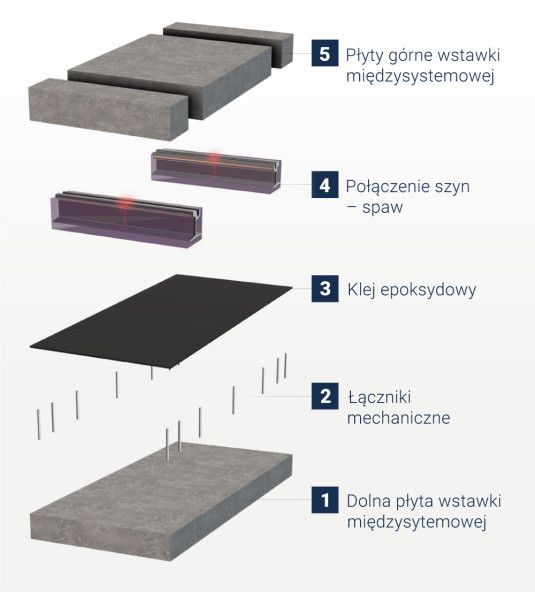

Wszystkie elementy wkładki są ze sobą połączone podwójnie - mechanicznie (kotwy stalowe) oraz chemicznie (odpowiednio dobrany materiał kotwiący). Tak zmontowana wkładka międzysytemowa jest następnie integrowana ze stalową częścią torowiska przy użyciu materiału poliuretanowego do ciągłego sprężystego mocowania szyn.
Wstawka międzysytemowa może być elementem rozdzielającym torowisko na założone strefy utrzymania/prowadzenia ruchu, zapewniając w ten sposób możliwość prowadzenia prac torowych etapowo - bez konieczności zamykania całego odcinka toru.
Plusy produktu
Lokalizacja zastosowania
Moduły wstawek międzysystemowych znajdują zastosowanie wszędzie tam, gdzie konieczne jest połączenie różnych technologii lub etapów realizacji inwestycji:
Rozwiązanie umożliwia prowadzenie inwestycji bez konieczności ujednolicania całej infrastruktury w jednym czasie.
Trwałość i jakość
Precyzyjne zaprojektowanie oraz prefabrykacja modułu pozwalają ograniczyć ryzyka związane z eksploatacją punktów styku.
Zastosowanie sprawdzonych technologii materiałowych (w tym rozwiązań wspieranych przez SIKA) zapewnia:
To przekłada się na większą niezawodność całego systemu torowego.
Rola produktu
Moduł wstawki międzysystemowej jest kluczowym elementem zapewniającym ciągłość technologii w praktyce. Pozwala integrować różne rozwiązania w jeden spójny system — bez tworzenia słabych punktów infrastruktury i bez komplikowania procesu inwestycyjnego.
