Infrastruktura tramwajowa
Płyta z przyrządem wyrównawczym CONTRACK to element technologii umożliwiający kompensację naprężeń w torowisku, zapewniając jego stabilność i bezpieczeństwo eksploatacji.
Rozwiązanie integruje funkcję konstrukcyjną i regulacyjną w jednym prefabrykowanym module.
O produkcie
Płyta z przyrządem wyrównawczym CONTRACK została zaprojektowana do pracy w miejscach, gdzie torowisko podlega naturalnym zmianom długości wynikającym z temperatury i obciążeń eksploatacyjnych.
Zamiast rozwiązywać ten problem wyłącznie na etapie montażu, element ten jest przygotowany jako część systemu, która pozwala kontrolować te zjawiska w sposób przewidywalny i trwały.
To szczególnie istotne w nowoczesnych systemach torowych, gdzie stabilność i ciągłość pracy infrastruktury mają kluczowe znaczenie.
konstrukcja

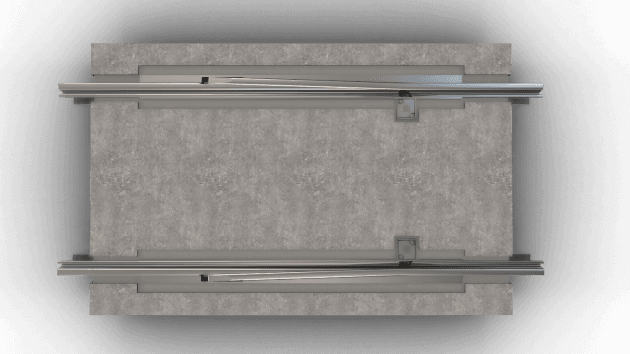

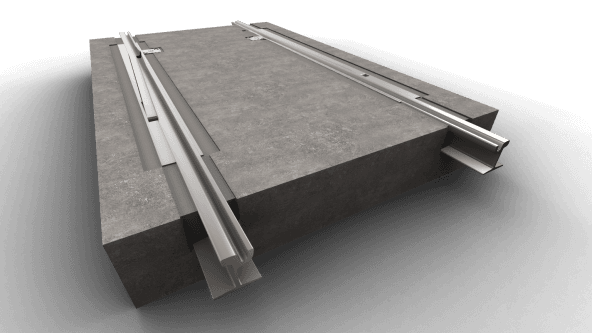

Prefabrykowana płyta łączy konstrukcję żelbetową ze zintegrowanym przyrządem wyrównawczym, umożliwiającym kontrolowane kompensowanie przemieszczeń toru:
Konstrukcja zapewnia stabilność toru przy jednoczesnym zachowaniu jego niezbędnej „pracy” w czasie eksploatacji.
Wymiary uzależnione są od zastosowanego przyrządu wyrównawczego, w szczególności wartości przesuwu elementów zasadniczych (zakresu pracy) oraz wymagań projektowych.
Przyrządy wyrównawcze montowane są w kanałach szynowych płyty przy zastosowaniu podkładek wyrównawczych umożliwiających ustawienie ich do projektowanej niwelety. Standarodwo płyty są przystosowane do torów o typowym rozstawie szyn 1435 mm oraz 1000 mm, a ich szerokość minimalna wynosi 2200 mm. Możliwe dostosowanie do innych roozstawień torów.
Plusy produktu
Lokalizacja
Płyty z przyrządem wyrównawczym stosowane są w miejscach wymagających zapewnienia kompensacji wydłużeń toru:
Rozwiązanie integruje się z systemem CONTRACK, zapewniając jego ciągłość funkcjonalną.
Trwałość i jakość
Prefabrykacja oraz zastosowanie sprawdzonych rozwiązań materiałowych (w tym technologii wspieranych przez SIKA) zapewniają wysoką trwałość i niezawodność działania.
Płyta z jest:
To przekłada się na ograniczenie potrzeb utrzymaniowych i większą niezawodność całego systemu torowego.
Rola
Płyta z przyrządem wyrównawczym jest elementem zapewniającym prawidłową pracę torowiska w długim okresie eksploatacji.
Stanowi integralną część technologii CONTRACK, która nie tylko upraszcza realizację inwestycji, ale również porządkuje jej funkcjonowanie w czasie.
