Infrastruktura tramwajowa

Prefabrykowane przejazdy tramwajowe

Wielkogabarytowe płyty przejazdowe CONTRACK to element systemowej technologii dedykowanych przejazdów - długich (do 17 metrów), podwójnych czy też łukowych. Projektowane są z myślą o sprawnej realizacji i niezawodnym funkcjonowaniu punktów łączących ruch drogowy z tramwajowym, narażonych na bardzo intensywną, ciężką eksploatację.

Zapytaj o produkt

O produkcie

Prefabrykaty przejazdów tramwajowych

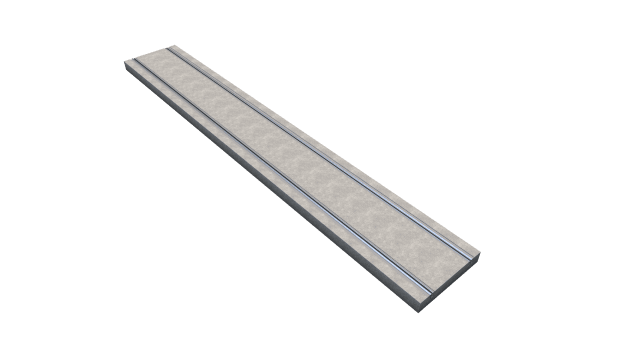

Prefabrykowany przejazd tramwajowy CONTRACK to gotowy układ konstrukcyjny,
w którym elementy torowe i nawierzchniowe są przygotowane wcześniej
w kontrolowanych warunkach produkcyjnych, a następnie dostarczane na miejsce inwestycji do szybkiej integracji.

W przeciwieństwie do tradycyjnych metod, gdzie przejazd powstaje etapami na budowie, tutaj kluczowe elementy są wcześniej dopracowane i dopasowane jako całość. Wzmocniona konstrukcja uwzględnia intensywną eksploatację przejazdów, także przez ciężki ruch kołowy.

Konstrukcja

Dedykowana Konstrukcja

Prefabrykowane przejazdy CONTRACK produkowane są we wskazanych w projekcie wymiarach i kształtach dostosowanych do lokalnego układu torowo-drogowego. Zaawansowana konstrukcja ze zbrojeniem tradycyjnym, hybrydowym lub kompozytowym oraz odpowiednio opracowana mieszanka betonowa zapewnia trwałość intensywnie eksploatowanego monolitu.

Technologia CONTRACK umożliwia konstrukcję:

nawet do 17 metrów długości jednej prefabrykowanej płyty
dostosowanie płyt przejazdowych do lokalnej geometrii układu torowego,
np. prefabrykacja w łuku lub z przechyłką
możliwość produkcji płyt ze zintegrowanym międzytorzem
zintegrowane osadzenie szyn i elementów mocujących
możliwość dostosowania nawierzchni (np. asfalt, kostka) do funkcji drogi
kompatybilność z systemem technologii prefabrykowanej nawierzchni na całym odcinku

Całość projektowana jest jako spójny element infrastruktury, który eliminuje problematyczne styki różnych technologii.

Plusy produktu

Prefabrykowane przejazdy tramwajowe umożliwiają

możliwość stosowania smarownic zgodnie z założeniami projektowymi
sprawną realizację zabudowy w newralgicznych punktach infrastruktur

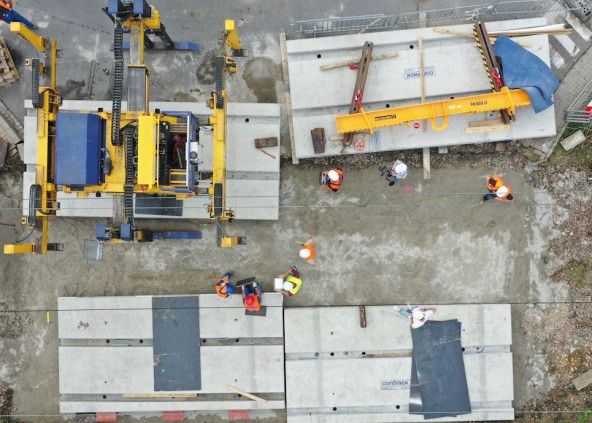

ułożenie płyt bez konieczności demontażu przewodów trakcyjnych przy użyciu systemu Bramownic PWP
uzyskanie jednolitej nawierzchni na całej długości przejazdy oraz połączenia z prefabrykowanym odcinkiem toru szlakowego za pomocą wkładki międzysystemowej
ograniczenie zakresu prac prowadzonych na miejscu inwestycji
wysoką powtarzalność jakości prefabrykacji i precyzję wykonania
lepszą organizację ruchu w trakcie prac
ograniczenie ryzyka błędów wykonawczych w strefach o dużym obciążeniu
szybką wymianę wyeksploatowanej części torowej bez naruszania konstrukcji płyty żelbetowej

Modernizacja

Systemy prefabrykowane zaprojektowane z myślą o przyszłej eksploatacji

Technologia prefabrykacji przejazdów CONTRACK jest szczególnie efektywna w projektach modernizacyjnych, gdzie kluczowe jest ograniczenie ingerencji w istniejącą infrastrukturę i jak najszybsze przeprowadzenie zabudowy. Osadzone w prefabrykowanej płycie przejazdowej szyny można wymienić bez dekonstrukcji betonowej nawierzchni, co wydłuża jej cykl eksploatacji konstrukcji. Wymianę szyn można prowadzić w trybie weekendowym, bez naruszania konstrukcji płyty.

Trwałość i jakość

Trwałość i jakość początkowa

Produkcja w kontrolowanych warunkach zapewnia wysoką jakość wykonania i powtarzalność parametrów konstrukcyjnych.

Zastosowanie sprawdzonych technologii materiałowych (w tym rozwiązań wspieranych przez SIKA) przekłada się na:

wysoką odporność na obciążenia dynamiczne
trwałość nawierzchni i konstrukcji torowej
stabilność geometryczną w czasie eksploatacji

Dodatkowo konstrukcja umożliwia efektywne prowadzenie prac utrzymaniowych bez konieczności ingerencji w cały układ przejazdu.

Lokalizacja

Prefabrykacja dla kluczowych punktów komunikacji

Technologia prefabrykacji przejazdów tramwajowych CONTRACK znajduje najlepsze zastosowanie w miejscach o wysokim znaczeniu komunikacyjnym, gdzie kluczowa jest organizacja ruchu i niezawodność infrastruktury, gdzie każda ingerencja w infrastrukturę wpływa bezpośrednio na funkcjonowanie miasta:

skrzyżowania torowo-drogowe w centrach miast
przejazdy o dużym natężeniu ruchu samochodowego i tramwajowego
przejazdy kluczowe dla sprawnych transportów materiałów dla funkcjonowania lokalnych przedsiębiorstw
węzły przesiadkowe i obszary intensywnego ruchu miejskiego
modernizowane odcinki infrastruktury w gęstej zabudowie

Wideo - prezentacja Kongres Mobilności 2024

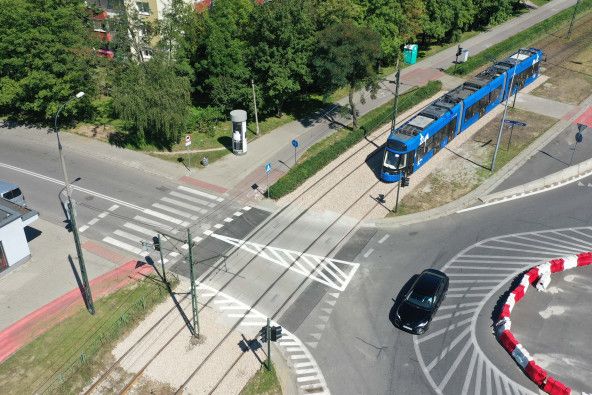

Weekendowa wymiana przejazdu drogowo-szynowego: case study Telimeny

Kontakt

Masz pytania?
Napisz do nas.

Dorota Błaszkiewicz-Juszczęć

Manager Produktu

biuro@contrack.tech

Zapytaj o produkt

Produkty

Zobacz inne produkty

01 / 02

Infrastruktura tramwajowa
Przyrząd wyrównawczy
Płyta z przyrządem wyrównawczym CONTRACK to element technologii umożliwiający kompensację naprężeń w torowisku, zapewniając jego stabilność i bezpieczeństwo eksploatacji.

Rozwiązanie integruje funkcję konstrukcyjną i regulacyjną w jednym prefabrykowanym module.
Zobacz produkt
Infrastruktura tramwajowa
MODUŁ WSTAWKI MIĘDZYSYSTEMOWEJ
Moduł wstawki międzysystemowej CONTRACK to element technologii umożliwiający bezpieczne i trwałe łączenie różnych systemów torowych oraz technologii zabudowy w ramach jednej inwestycji.

Rozwiązanie eliminuje problematyczne styki infrastruktury, zapewniając spójność konstrukcyjną i eksploatacyjną całego układu.
Zobacz produkt
Infrastruktura tramwajowa
Prefabrykacja łuków tramwajowych
Prefabrykaty łuków tramwajowych CONTRACK to element kompleksowej technologii budowy infrastruktury, zaprojektowany do realizacji najbardziej wymagających geometrycznie odcinków torowisk.
Zobacz produkt
Infrastruktura tramwajowa

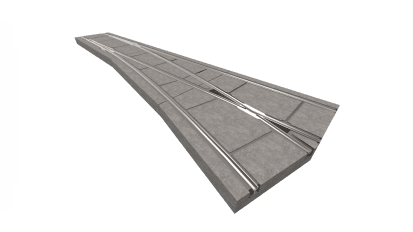

Prefabrykowane rozjazdy tramwajowe
